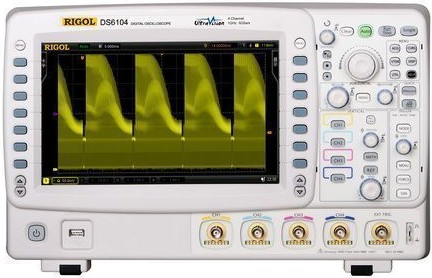

RIGOL DS6000 Serie



Große Speicher-Tiefe, hohe Waveform-Capture-Rate

Mit einer Bandbreite von 1 GHz und einer Sampling-Rate 5 GS/s sind diese 2- und 4-Kanal Profi-Oszilloskope vielseitig einsetzbar. Im Vergleich zu vielen anderen DSOs bieten sie eine sehr hohe Speichertiefe von 140 Mpts und eine maximale Waveform-Erfassungs-Rate von 180.000 wfms/s.

  • 2 oder 4 Kanäle
  • Bandbreite 600 MHz oder 1GHz
  • Sampling-Rate 5 GS/s
  • 140 Mpts Speichertiefe serienmäßig
  • bis zu 180.000 Wafeform pro Sekunde Erfassungs-Rate
  • bis zu 180.000 Frames für Waveform-Record und Replay
  • innovative UltraVision-Technologie für höhere Waveform-Erfassungs-Rate, größere Speichertiefe, Waveform-Record und -Replay in Echtzeit, sowie mehrstufiges Display
  • breites Spektrum an Anwendungsmöglichkeiten
  • vielfältige Trigger-Arten, automatische Messungen und Statistik
  • serielle Bus-Trigger und Decoder wie I²C, SPI, RS232, CAN, FlexRay ab August 2011
  • erweiterte Mathematik-Funktionen
  • USB- und Ethernet/LXI-Schnittstelle (LXI Class-C)
  • großes Display (800 x 400, LED Backlight)
  • ideal auch im mobilen Einsatz durch Batterie-Option, geringes Gewicht und geringe Tiefe
Modell-Übersicht

Modell

Bandbreite

max. Sample-Rate

max. Speicher-Tiefe

max. Waveform-Capture-Rate

Kanäle

DS6104

1 GHz

5 GS/s

140 Mpts

180.000 wfms/s

4

DS6102

1 GHz

5 GS/s

140 Mpts

180.000 wfms/s

2

DS6064

600 MHz

5 GS/s

140 Mpts

180.000 wfms/s

4

DS6062

600 MHz

5 GS/s

140 Mpts

180.000 wfms/s

2
